Techyours™-PFA-튜브

Techyours™ 고성능 불소수지 튜브

PFA 튜브. 고순도를 위해 설계되다.

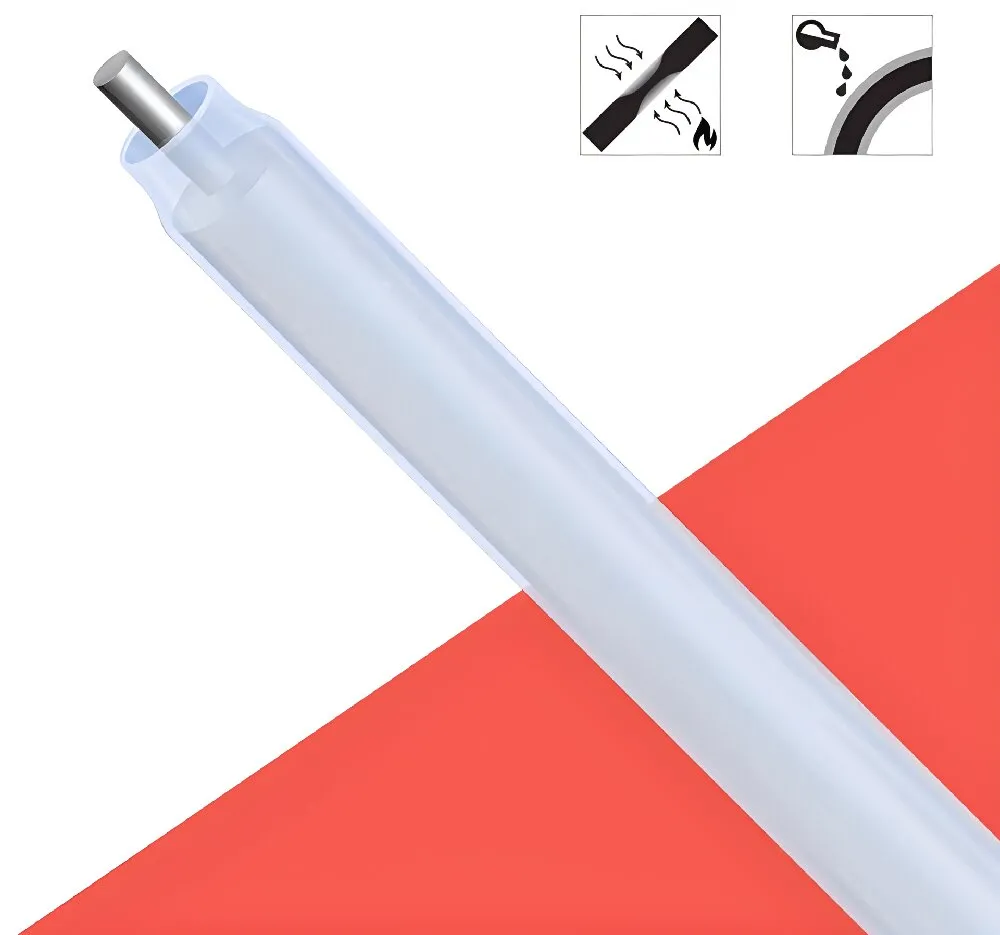

Techyours™ PFA 튜브는 고온 유체 이송, 화학 공정, 오염 관리가 중요한 클린 시스템을 위해 설계되었습니다. 뛰어난 내약품성, 내열성, 투명성, 유연성, 그리고 장기간의 공정 안정성을 제공합니다.

제품 사양 보기 견적 요청 →

260°C 연속 사용 온도 약 260°C까지

고도화된 유체 시스템을 위한 설계

눈으로 확인하는 공정 성능. 관리 가능한 고순도.

Techyours™ PFA 튜브는 고성능 불소수지의 뛰어난 내열성과 내약품성에 더해, 유체의 흐름과 배관 상태를 확인하기 쉬운 투명성을 제공합니다.

적절한 강성과 유연성을 함께 갖추어 고정형 배관뿐 아니라 반복적인 움직임이 있는 장비에도 적합합니다. 고순도 및 초고순도 사양은 반도체, 정밀 화학, 클린 공정처럼 오염 관리가 중요한 환경에 대응합니다.

PFA 튜브 주요 성능

첨단 공정을 위한 안정적인 기본 성능.

260°C

고온 환경 대응

약 260°C / 500°F 수준의 연속 사용 환경을 고려한 고내열 PFA 튜브입니다.

4.5 bar

포화 증기 적용

조건에 따라 약 4.5 bar 게이지 압력 수준의 포화 증기 적용이 가능합니다.

UHP

초고순도 사양

고순도 및 초고순도 옵션을 통해 오염에 민감한 정밀 공정에 대응합니다.

왜 Techyours™ PFA인가

실제 공정이 요구하는 성능을, 소재 단계부터.

01 / 내약품성

뛰어난 내약품성

PFA는 다양한 산, 알칼리 및 부식성 화학물질에 대해 우수한 내성을 제공하여 까다로운 약액 이송 공정에 적합합니다.

02 / 내열성

고온 환경에서도 안정적

고온 조건에서도 유용한 재료 특성을 유지하여 고온 유체 및 화학 공정 배관에 적합합니다.

03 / 가시성

유체 상태를 직접 확인

반투명 또는 투명한 외관을 통해 유체 흐름과 배관 상태를 쉽게 확인할 수 있어 공정 모니터링에 도움이 됩니다.

04 / 유연성

강성과 유연성의 균형

고정 배관뿐 아니라 반복 동작이 있는 장비와 자동화 시스템의 배관에도 적용하기 좋습니다.

UHP Ultra High Purity

고순도 PFA 솔루션

오염 관리가 타협할 수 없는 기준이라면.

Techyours™ PFA 튜브는 고순도 및 초고순도 사양으로 제공될 수 있습니다. 반도체 공정, 고순도 약액 공급, 제약 설비, 연구 및 분석 장비처럼 청정도 관리가 중요한 분야에 적합합니다.

반도체 공정 제약 연구·분석 화학 공정 환경 계측

PFA 튜브 주요 적용 분야

반도체부터 화학 공정까지. 하나의 소재로 정밀 유체 제어를.

Techyours™ PFA 튜브는 내약품성, 내열성, 고순도, 장기 안정성이 요구되는 유체 시스템에 적합합니다.

반도체

고순도 약액 공급, 웨트 공정, 정밀 유체 이송 시스템에 적합합니다.

제약·바이오

클린 유체 이송과 오염 관리가 중요한 설비에 적합합니다.

화학 산업

부식성, 반응성, 고순도 화학 유체 이송에 적합합니다.

연구·분석 장비

분석기기, 샘플링, 정밀 액체 이송 시스템에 적용할 수 있습니다.

산업 장비

고온, 약품, 장기 안정성이 요구되는 장비 내부 배관에 적합합니다.

환경·계측 시스템

샘플링, 모니터링, 특수 유체 이송 시스템에 적합합니다.

실제 사용 조건을 기준으로, 적합한 튜브를 선택하십시오.

내열성

Techyours™ PFA: 약 260°C까지

일반 플라스틱 튜브: 소재에 따라 상이

내약품성

다양한 부식성 화학물질에 대응

소재별 별도 적합성 검토 필요

유체 가시성

반투명 / 투명 구조

일반 배관 소재는 불투명한 경우가 많음

고순도 옵션

고순도 / 초고순도 사양 가능

소재 및 제조사 사양에 따라 상이

동적 장비 적용

강성과 유연성의 균형

실제 사용 조건에 따른 검토 필요

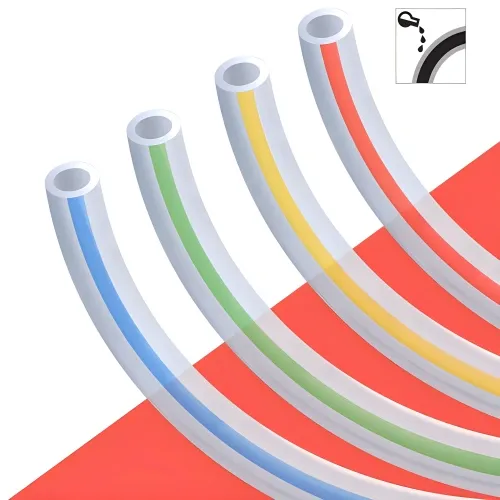

Techyours™ PFA 튜브 규격

장비 설계에 맞춘 다양한 치수 체계.

메트릭, 인치, Metric Spaghetti, AWG 규격 등 다양한 PFA 튜브 치수 체계를 제공하여 산업 장비, 반도체 장비, 연구실, OEM 시스템에 폭넓게 적용할 수 있습니다.

01 메트릭 규격

내경, 외경, 두께를 mm 기준으로 구성한 표준 치수 체계입니다.

02 인치 규격

북미 및 국제 장비에 적합한 인치 기반 규격을 제공합니다.

03 Metric Spaghetti

정밀 장비와 소형 유체 시스템에 적합한 소구경 PFA 튜브입니다.

04 AWG 규격

다양한 두께 옵션을 제공하는 AWG 기반 규격입니다.

PFA 튜브 기술 지원

표준 규격을 넘어, 장비와 공정에 맞는 사양으로.

품질

관리된 제조 공정

적합한 불소수지 소재와 관리된 생산 공정을 통해 치수 안정성과 신뢰할 수 있는 성능을 제공합니다.

맞춤 제작

특수 치수 대응

내경, 외경, 벽 두께, 색상 등 프로젝트 요구사항에 맞춘 맞춤형 PFA 튜브 사양을 검토할 수 있습니다.

기술 지원

제품 선정 지원

사용 유체, 온도, 압력, 치수, 순도 요구사항에 따라 적합한 PFA 튜브 사양을 제안합니다.

글로벌 지원

국내외 프로젝트 대응

장비 제조사, OEM, 유통사, 엔지니어링 기업의 한국 및 글로벌 프로젝트를 지원합니다.

PFA TUBING FAQ

PFA 튜브 자주 묻는 질문

PFA 튜브는 주로 어디에 사용됩니까?

PFA 튜브는 약액 이송, 고온 유체, 반도체 제조 장비, 제약 설비, 분석 장비, 클린 배관 등 내약품성과 청정도가 중요한 분야에 사용됩니다.

PFA 튜브의 사용 온도는 어느 정도입니까?

Techyours™ PFA 튜브는 약 260°C / 500°F 수준의 연속 사용 환경을 고려하여 설계되었습니다. 실제 사용 한계는 유체, 압력, 치수 및 운전 조건에 따라 달라질 수 있습니다.

PFA 튜브는 반도체 공정에 적합합니까?

PFA는 우수한 내약품성, 내열성, 낮은 오염 특성으로 인해 반도체 웨트 공정과 고순도 약액 공급 시스템에 널리 사용됩니다. Techyours™는 고순도 및 초고순도 PFA 튜브 옵션도 제공합니다.

PFA 튜브로 산이나 알칼리를 이송할 수 있습니까?

PFA는 다양한 산, 알칼리, 부식성 화학물질에 대해 우수한 내약품성을 제공합니다. 다만 실제 적용 전에는 화학물질 종류, 농도, 온도, 압력을 고려한 적합성 검토가 필요합니다.

특수 규격 PFA 튜브도 제작할 수 있습니까?

가능합니다. Techyours™는 내경, 외경, 벽 두께, 색상 등 프로젝트 요구에 맞춘 맞춤형 규격을 검토할 수 있습니다.

PFA, PTFE, FEP의 차이는 무엇입니까?

PFA, PTFE, FEP는 모두 불소수지 계열 소재이지만 투명성, 가공 방식, 유연성, 사용 온도, 기계적 특성에서 차이가 있습니다. PFA는 고온, 고순도, 내약품성, 투명성이 동시에 필요한 공정에서 많이 선택됩니다.

PFA 튜브 프로젝트 상담

최적의 PFA 튜브는, 정확한 사양 확인에서 시작됩니다.

필요한 내경, 외경, 벽 두께, 사용 온도, 압력, 유체 종류, 순도 요구사항을 알려주십시오. Techyours™ 기술팀이 적용 조건에 적합한 PFA 튜브 사양 선정을 지원합니다.

견적 요청 기술팀 문의 →

미터법 치수

규격 (내경 X 외경)	내경 (ID)	허용 오차 (+/-)	벽 두께	허용 오차 (+/-)	외경 (OD)
2*3	2	0.10	0.50	0.10	3
2*4	2	0.10	1.00	0.10	4
3*4	3	0.15	0.50	0.20	4
3*5	3	0.15	1.00	0.20	5
4*5	4	0.15	0.50	0.10	5
4*6	4	0.15	1.00	0.20	6
5*6	5	0.20	0.50	0.10	6
5*7	5	0.20	1.00	0.20	7
6*7	6	0.20	0.50	0.10	7
6*8	6	0.20	1.00	0.20	8
7*8	7	0.20	0.50	0.10	8
7*9	7	0.20	1.00	0.20	9
8*9	8	0.20	0.50	0.10	9
8*10	8	0.20	1.0	0.20	10
10*12	10	0.30	1.0	0.10	12
12*14	12	0.30	1.0	0.20	14
14*16	14	0.40	1.0	0.10	16
16*18	16	0.40	1.0	0.20	18
18*20	18	0.50	1.0	0.10	20
20*22	20	0.50	1.0	0.20	22

인치법 치수

치수, 분수표기	내경-ID	벽두께	공차, +/-	외경-OD	공차, +/-
1/32	0.031	0.016	0.003	0.063	0.004
1/16	0.063	0.031	0.005	0.125	0.005
1/16	0.063	0.062	0.010	0.188	0.008
1/8	0.125	0.031	0.005	0.188	0.008
1/8	0.125	0.062	0.010	0.250	0.008
5/32	0.156	0.047	0.007	0.250	0.008
3/16	0.188	0.031	0.005	0.250	0.008
1/4	0.250	0.031	0.005	0.313	0.010
1/4	0.250	0.062	0.010	0.375	0.010
5/16	0.312	0.031	0.005	0.375	0.010
3/8	0.375	0.031	0.005	0.438	0.010
3/8	0.375	0.062	0.010	0.500	0.010
7/16	0.438	0.031	0.005	0.500	0.010
1/2	0.500	0.031	0.005	0.563	0.010
1/2	0.500	0.062	0.010	0.625	0.010
9/16	0.562	0.031	0.005	0.625	0.010
5/8	0.625	0.031	0.007	0.688	0.020
5/8	0.625	0.062	0.010	0.750	0.020
11/16	0.688	0.031	0.007	0.750	0.020
3/4	0.750	0.040	0.007	0.830	0.020
7/8	0.875	0.045	0.007	0.965	0.020
7/8	0.875	0.062	0.010	1.000	0.020
1	1.000	0.045	0.007	1.090	0.020
1-1/4	1.250	0.045	0.007	1.340	0.020
1-1/2	1.500	0.050	0.008	1.600	0.020

미터법 스파게티 치수

내경-ID	공차, +/-	벽두께	공차, +/-	외경-OD
0.30	0.05	0.23	0.05	0.76
0.40	0.05	0.23	0.05	0.86
0.50	0.05	0.23	0.05	0.96
0.50	0.05	0.30	0.07	1.10
0.70	0.05	0.25	0.05	1.20
0.90	0.05	0.30	0.07	1.50
1.00	0.05	0.30	0.07	1.60
1.10	0.10	0.30	0.07	1.70
1.20	0.10	0.30	0.07	1.80
1.40	0.10	0.30	0.07	2.00
1.50	0.10	0.30	0.07	2.10
1.70	0.10	0.30	0.07	2.30
1.90	0.10	0.30	0.07	2.50
2.20	0.15	0.30	0.07	2.80
2.40	0.15	0.30	0.07	3.00
2.70	0.15	0.30	0.07	3.30
2.90	0.15	0.30	0.07	3.50
3.00	0.15	0.30	0.07	3.60
3.20	0.15	0.30	0.07	3.80
3.40	0.15	0.30	0.07	4.00

AWG 치수

사이즈	내경-ID		경량 벽		얇은 벽		두꺼운 벽		두꺼운 벽
	MIN	MAX	NOM	TOL +/-	NOM.	TOL +/-	NOM.	TOL +/-	NOM.	TOL +/-
32	0.007	0.011	0.006	0.002	0.009	0.002
30	0.010	0.015	0.006	0.002	0.009	0.002	0.009	0.002
28	0.013	0.018	0.006	0.002	0.009	0.002	0.009	0.002
26	0.016	0.021	0.006	0.002	0.009	0.002	0.009	0.002
24	0.020	0.026	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
23	0.023	0.029	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
22	0.025	0.032	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
21	0.029	0.035	0.006	0.002	0.010	0.003	0.012	0.003	0.018	0.003
20	0.032	0.040	0.006	0.002	0.012	0.003	0.016	0.003	0.018	0.003
19	0.036	0.044	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
18	0.040	0.049	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
17	0.045	0.054	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
16	0.051	0.061	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
15	0.057	0.067	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
14	0.064	0.074	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
13	0.072	0.082	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
12	0.081	0.091	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
11	0.091	0.101	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
10	0.102	0.112	0.008	0.002	0.012	0.003	0.016	0.003	0.025	0.005
9	0.114	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.025	0.005
8	0.129	0.141	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
7	0.144	0.158	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
6	0.162	0.178	0.010	0.003	0.015	0.003	0.020	0.004	0.030	0.005
5	0.182	0.198	0.010	0.003	0.015	0.003	0.020	0.004	0.032	0.005
4	0.204	0.224	0.010	0.003	0.015	0.003	0.020	0.004
3	0.229	0.249	0.010	0.003	0.015	0.003	0.020	0.004
2	0.258	0.278	0.010	0.003	0.015	0.003	0.020	0.004
1	0.289	0.311	0.010	0.003	0.015	0.003	0.020	0.004
0	0.325	0.347	0.012	0.003	0.015	0.003	0.020	0.004
