Techyours™-ETFE-튜브.

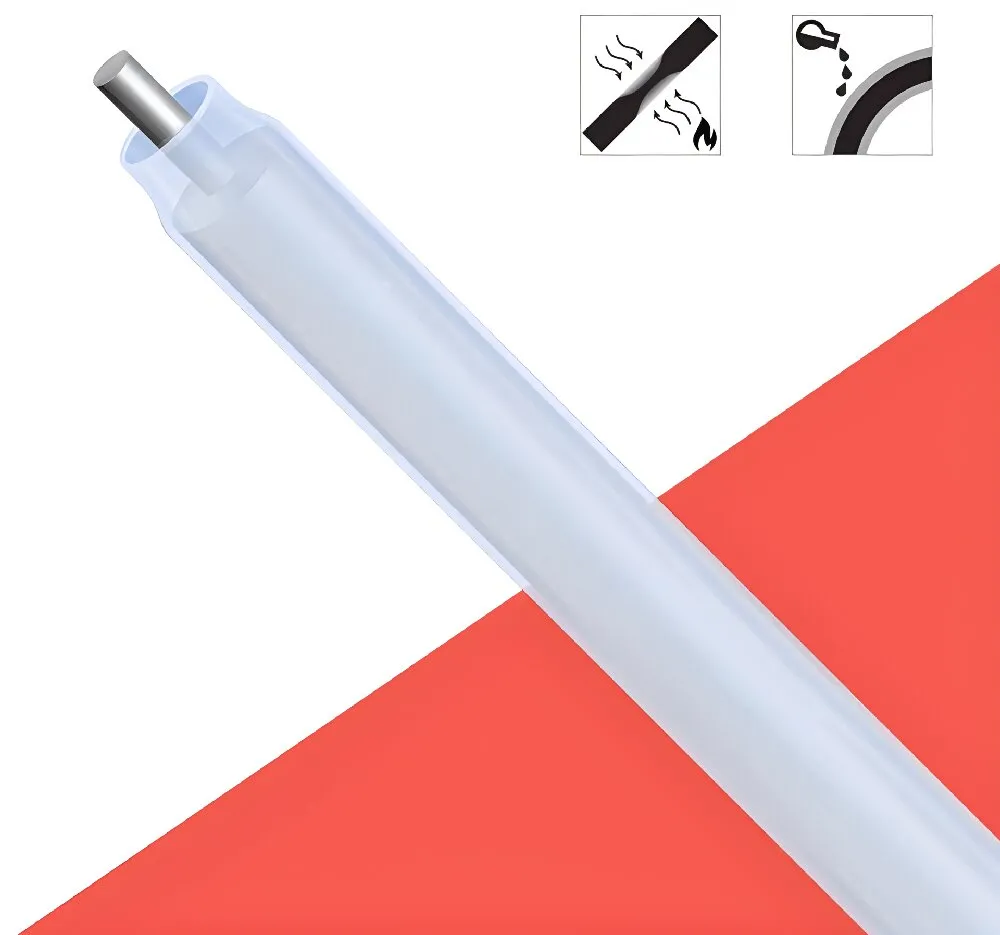

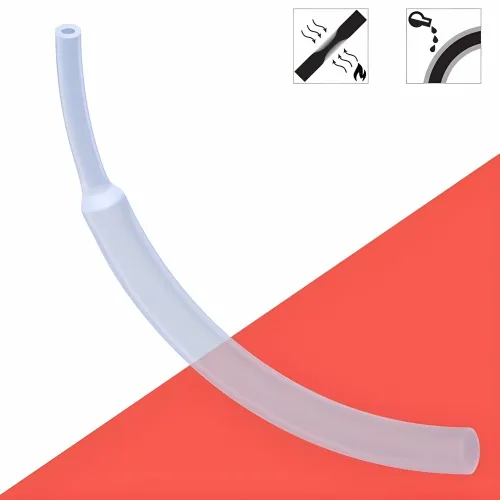

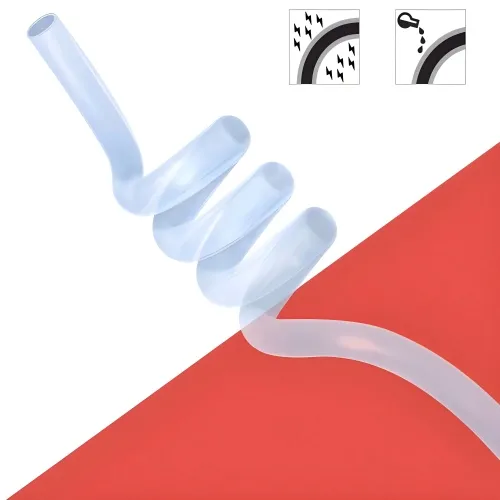

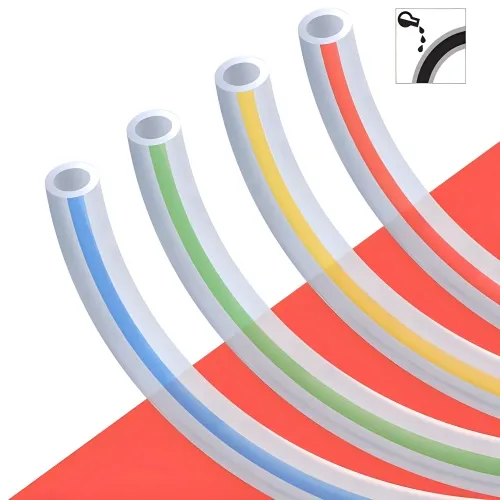

Techyours™-ETFE-튜브

알면 알수록 Techyours™ ETFE 튜브.

Everflon™ ETFE는 폴리에틸렌과 같은 폴리올레핀과 화학적·구조적으로 유사한 불소 수지로, 완전 불소화 수지(퍼플루오로폴리머)인 PTFE、FEP、PFA 대비 내마모성·내충격성·내압축성이 우수합니다.

Techyours™ ETFE 튜빙은 와이어 하네스, 내후성이 요구되는 외장 필름 용도, 그리고 특정 내약품성·내마모성이 필요한 탱크 라이너 등에 널리 사용됩니다. 또한 25℃에서의 높은 인장 강도는 해당 온도에서의 사용 압력 특성을 향상시킵니다.

일단 핵심부터.

● 화학적 불활성을 유지하면서 우수한 내마모성

● 25℃에서 PTFE, FEP, PFA보다 높은 인장강도 및 사용압력

● PTFE, FEP, PFA에 비해 내화학성 범위는 다소 제한적

●기계, 전기, 건축, 항공우주 분야에 적합

● 최고 사용온도 150℃

●순수 ETFE는 반투명 상태

업그레이드할 만한가요? 한번 확인해 보세요.

내화학성：

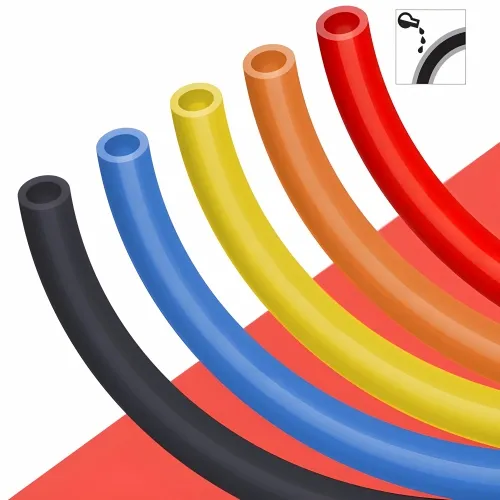

Techyours™ ETFE 튜브는 산, 알칼리, 용제, 부식성 물질을 포함한 광범위한 화학 물질에 대해 우수한 내화학성을 나타냅니다.

이로 인해 부식성이 강한 화학 환경에서 사용되는 제품에 최적의 소재입니다.

고온 안정성

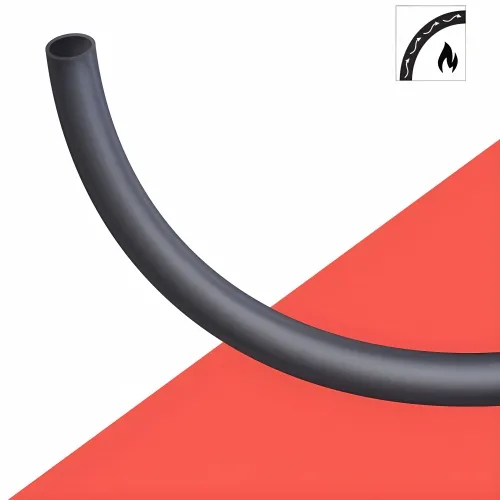

Techyours™ ETFE 튜빙은 기계적 특성을 희생하지 않고 고온을 견딜 수 있습니다.

150°C를 초과하는 온도에서도 구조적 완전성과 치수 안정성을 유지하므로 고온 환경에서의 사용에 적합합니다.

기계적 강도

가벼운 무게에도 불구하고, Techyours™ ETFE 튜빙은 뛰어난 기계적 강도와 인성을 자랑합니다.

굽힘, 굴신 및 충격을 포함한 기계적 응력을 견딜 수 있으며 변형되거나 파손되지 않습니다.

투명성

Techyours™ ETFE 튜빙은 우수한 광학적 선명도를 제공하여 유체 및 공정을 시각적으로 검사할 수 있습니다.

투명성을 통해 운영자는 다양한 응용 분야에서 유량을 모니터링하고 오염 물질을 감지하며 정상적인 작동을 확인할 수 있습니다.

자외선 저항성

Techyours™ ETFE 튜빙은 본질적으로 자외선(UV) 복사에 저항하므로 햇빛에 노출되는 옥외 응용 분야에 적합합니다.

장기간 자외선에 노출되어도 분해되거나 취성화되지 않아 장기적인 내구성과 성능을 보장합니다.

미터법 치수

규격 (내경 X 외경)	내경 (ID)	허용 오차 (+/-)	벽 두께	허용 오차 (+/-)	외경 (OD)
2*3	2	0.10	0.50	0.10	3
2*4	2	0.10	1.00	0.10	4
3*4	3	0.15	0.50	0.20	4
3*5	3	0.15	1.00	0.20	5
4*5	4	0.15	0.50	0.10	5
4*6	4	0.15	1.00	0.20	6
5*6	5	0.20	0.50	0.10	6
5*7	5	0.20	1.00	0.20	7
6*7	6	0.20	0.50	0.10	7
6*8	6	0.20	1.00	0.20	8
7*8	7	0.20	0.50	0.10	8
7*9	7	0.20	1.00	0.20	9
8*9	8	0.20	0.50	0.10	9
8*10	8	0.20	1.0	0.20	10
10*12	10	0.30	1.0	0.10	12
12*14	12	0.30	1.0	0.20	14
14*16	14	0.40	1.0	0.10	16
16*18	16	0.40	1.0	0.20	18
18*20	18	0.50	1.0	0.10	20
20*22	20	0.50	1.0	0.20	22

인치법 치수

치수, 분수표기	내경-ID	벽두께	공차, +/-	외경-OD	공차, +/-
1/32	0.031	0.016	0.003	0.063	0.004
1/16	0.063	0.031	0.005	0.125	0.005
1/16	0.063	0.062	0.010	0.188	0.008
1/8	0.125	0.031	0.005	0.188	0.008
1/8	0.125	0.062	0.010	0.250	0.008
5/32	0.156	0.047	0.007	0.250	0.008
3/16	0.188	0.031	0.005	0.250	0.008
1/4	0.250	0.031	0.005	0.313	0.010
1/4	0.250	0.062	0.010	0.375	0.010
5/16	0.312	0.031	0.005	0.375	0.010
3/8	0.375	0.031	0.005	0.438	0.010
3/8	0.375	0.062	0.010	0.500	0.010
7/16	0.438	0.031	0.005	0.500	0.010
1/2	0.500	0.031	0.005	0.563	0.010
1/2	0.500	0.062	0.010	0.625	0.010
9/16	0.562	0.031	0.005	0.625	0.010
5/8	0.625	0.031	0.007	0.688	0.020
5/8	0.625	0.062	0.010	0.750	0.020
11/16	0.688	0.031	0.007	0.750	0.020
3/4	0.750	0.040	0.007	0.830	0.020
7/8	0.875	0.045	0.007	0.965	0.020
7/8	0.875	0.062	0.010	1.000	0.020
1	1.000	0.045	0.007	1.090	0.020
1-1/4	1.250	0.045	0.007	1.340	0.020
1-1/2	1.500	0.050	0.008	1.600	0.020

미터법 스파게티 치수

내경-ID	공차, +/-	벽두께	공차, +/-	외경-OD
0.30	0.05	0.23	0.05	0.76
0.40	0.05	0.23	0.05	0.86
0.50	0.05	0.23	0.05	0.96
0.50	0.05	0.30	0.07	1.10
0.70	0.05	0.25	0.05	1.20
0.90	0.05	0.30	0.07	1.50
1.00	0.05	0.30	0.07	1.60
1.10	0.10	0.30	0.07	1.70
1.20	0.10	0.30	0.07	1.80
1.40	0.10	0.30	0.07	2.00
1.50	0.10	0.30	0.07	2.10
1.70	0.10	0.30	0.07	2.30
1.90	0.10	0.30	0.07	2.50
2.20	0.15	0.30	0.07	2.80
2.40	0.15	0.30	0.07	3.00
2.70	0.15	0.30	0.07	3.30
2.90	0.15	0.30	0.07	3.50
3.00	0.15	0.30	0.07	3.60
3.20	0.15	0.30	0.07	3.80
3.40	0.15	0.30	0.07	4.00

AWG 치수

사이즈	내경-ID		경량 벽		얇은 벽		두꺼운 벽		두꺼운 벽
	MIN	MAX	NOM	TOL +/-	NOM.	TOL +/-	NOM.	TOL +/-	NOM.	TOL +/-
32	0.007	0.011	0.006	0.002	0.009	0.002
30	0.010	0.015	0.006	0.002	0.009	0.002	0.009	0.002
28	0.013	0.018	0.006	0.002	0.009	0.002	0.009	0.002
26	0.016	0.021	0.006	0.002	0.009	0.002	0.009	0.002
24	0.020	0.026	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
23	0.023	0.029	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
22	0.025	0.032	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
21	0.029	0.035	0.006	0.002	0.010	0.003	0.012	0.003	0.018	0.003
20	0.032	0.040	0.006	0.002	0.012	0.003	0.016	0.003	0.018	0.003
19	0.036	0.044	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
18	0.040	0.049	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
17	0.045	0.054	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
16	0.051	0.061	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
15	0.057	0.067	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
14	0.064	0.074	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
13	0.072	0.082	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
12	0.081	0.091	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
11	0.091	0.101	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
10	0.102	0.112	0.008	0.002	0.012	0.003	0.016	0.003	0.025	0.005
9	0.114	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.025	0.005
8	0.129	0.141	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
7	0.144	0.158	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
6	0.162	0.178	0.010	0.003	0.015	0.003	0.020	0.004	0.030	0.005
5	0.182	0.198	0.010	0.003	0.015	0.003	0.020	0.004	0.032	0.005
4	0.204	0.224	0.010	0.003	0.015	0.003	0.020	0.004
3	0.229	0.249	0.010	0.003	0.015	0.003	0.020	0.004
2	0.258	0.278	0.010	0.003	0.015	0.003	0.020	0.004
1	0.289	0.311	0.010	0.003	0.015	0.003	0.020	0.004
0	0.325	0.347	0.012	0.003	0.015	0.003	0.020	0.004
